750mm خط إنتاج قطاع الفولاذ المقاوم للصدأ المدرفلة
وصف عام
تنتج خط إنتاج الشريط الفولاذ المقاوم للصدأ من الفولاذ المقاوم للصدأ 750mm من جينهاي الفولاذ المقاوم للصدأ المحدودة 1 مليون طن من لفائف مختلفة من المواصفات المختلفة كل عام.
يعتمد نظام التحكم في فرن التدفئة على وحدة تحكم Siemens S7-1500 German Siemens S7-1500 والكمبيوتر الصناعي Advantech لتشكيل نظام تحكم متقدم وعملية. يقوم جهاز التحكم بالبرمجة S7-1500 بتشغيل برنامج البرنامج لجمع البيانات والعملية وتحويلها، ولديها اتصال في الوقت الفعلي مع الكمبيوتر العلوي (نظام المراقبة). يعمل الكمبيوتر الصناعي برامج كمبيوتر UPPER SIMATIC WINCC لتوفير واجهة مراقبة النظام.
تتم إزالة البلاطة الساخنة من مقياس الفرن وخبث واقية المرفقة على السطح من خلال آلة descaling الميكانيكية ومربع devaling الخام، ثم إرسالها إلى وحدة المتداول الخام للتدحرج بواسطة جدول الأسطوانة، ويتم توالت البلاطة في بلاطة وسيطة من 30 ~ 40mm. مع تعاون مقياس العرض في منفذ مطحنة التخشين، تعتمد مطحنة لفة الرأسي نظام التحكم الآلي الهيدروليكي AWC للتحكم في عرض البليت المتوسط؛ كما أن لديها وظيفة إنهاء الرأس و الذيل (SSC). عندما يكون عرض الرأس والذيل واسع جدا، يمكن تصحيح عرض الرأس والذيل من خلال وظيفة SSC
الحد من الانتهاء من Rolling Flat Roll F1-F9 و FE1 هو الحد الكامل للسكتة الدماغية للحد الهيدروليكي، والذي يتم التحكم فيه بالكهرباء بواسطة P201 و P202.
يتحقق التحكم التلقائي لتحديد المواقع في الفجوة لفة من خلال تثبيت اسطوانة شوكية هيدروليكية سكتة دماغية كبيرة على جانب النقل وجانب التشغيل من الإطار لقيادتها بسرعة أعلى وأسفل نظام لفة الدعم والعمل، وتقلب السماكة الناجمة عن يتم التخلص من انخفاض درجة الحرارة من الصلب الشريط من خلال تعديل الفجوة لفة على الإنترنت، أي وظيفة التحكم AGC، وذلك لتحقيق الغرض من السماكة عالية الدقة، وتنتج الصلب الشريطي عالية الجودة عالية الجودة.
يعتمد الأيلر كمليفين كاملين هيدروليكي تحت الأرض مع أربعة بكرات مساعدة. تم لف الفولاذ الشريط على الأسطوانة التي تم فيها ضبط لوحة الدليل الجانبي الهيدروليكي للكولر. مع Coiler عندما يتكون رأس الشريط ويخرج ذيل الشريط من مطحنة التشطيب.
سمك الشريط: | 2.4~ 8.0. | مم |
عرض الشريط: | 450 ~ 600. | مم |
لفائف القطر الداخلي: | 530 | مم |
القطر الخارجي ل لفائف الصلب: | الأعلى. 1280. | مم |
لفائف الوزن: | MAX.3.9 | t |
مؤشر Coiler: | الأعلى. 10. | t |
1.1.1. العائد المخصص حسب متنوعة
رقم سري | اسم المنتج | ممثل الصلب الصف | الناتج السنوي المخطط (T) | النسبة المئوية (٪) |
1. | الفولاذ المقاوم للصدأ | 201 | 500000 | 50 |
2. | 304 | 300000 | 30 | |
3. | 420 | 200000 | 20 | |
المجموع | 1000000 | 100 |
تكوين المعدات الميكانيكية لخط المتداول الرئيسي
1معدات في منطقة فرن التدفئة
1. فرن تغذية الجدول الأسطوانة
حجم الأسطوانة:three مائة وخمسون × سمك الجدار 800 ملم أنابيب الصلب هو 35 مم
لفة المسافة: 800 مم
سرعة لفة: 0.85 م / ث
عدد القوائم: 8
المحرك: YZR200L-6 22 كيلو واط، 2 مجموعات من تنظيم سرعة التردد المتغير
خصائص الهيكل؛ حملة سلسلة مركزية، ويتم تعيين لوحات جانبية على جانبي جدول الأسطوانة. الأسطوانة هي الأسطوانة المجوفة، وتكون سطح السفينة الأسطوانة والأجزاء الجانبية الملحومة.
تزييت: تزييت تجمع النفط المخفض. تتمشية محامل الأسطوانة يدويا مع النفط الجاف.
التبريد: جسم الأسطوانة، مقعد محامل الأسطوانة، تورط تبريد المياه الداخلية للمياه.
2. انتهازي
اسطوانة النفط الحجم: 350x270x1500mm 2 مجموعات، فحوى كاملة 700t
Oil tank size: 1800x1700x1000 1 set
Oil pump model: hy250s-rp VG = 250ml PN = 31.5mp n = 1500rpm 3 sets
3 heating furnace
Furnace type: push type continuous heating furnace
Blower: 9-26no14d flow: 58902 ~ 70682m3 / h;Total pressure: 11830 ~ 11099pa
Motor model for fan: y355l1-4 power: 280KW 2 sets (frequency conversion control)
Induced draft fan: y9-38no14d flow: 77997 ~ 85796m3 / h total pressure: 3128 ~ 3059pa
Motor model for fan: y315m3-6 power: 132kw (frequency conversion control)
Vaporization cooling: drum diameter isΦ1400mm, length 8000mm
مضخة تغذية:
Soft water treatment system: 1 set, soft water treatment capacity: 20t / h
4. Discharge roller table:
Roller size:Φtwo hundred and ninety-five×The wall thickness of 800 mm steel pipe is 35 mm
Roll distance: 800 mm
Number of rolls: 40
Reducer: ZL50 I = 8
Motor: yzr200l-6 22 kW, 6 sets of variable frequency speed regulation
structure characteristics;Centralized chain drive, and side plates are set on both sides of the roller table.The roller is a hollow roller, and the roller deck and side plate are welded structural parts.
Lubrication: reducer oil pool lubrication.The roller bearings are manually lubricated with dry oil.
Cooling: cooling inside the turbid circulating water of the roller body and the turbid circulating water of the roller bearing seat.
5. Tapping machine:The thrust is about 5T, and the effective stroke is≥ 6m.1 set
2、 Phosphorus remover area equipment
1. Front roller table of descaling machine
معايير الأداء:
Roller size:φ295mm, the wall thickness of steel pipe is 35 mm
Number of rolls: 12 1000mm, 6 800mm
Roll spacing: 800mm
Motor: yga160s1-6 3kw
Reducer: zd20 speed ratio i = 4
structure characteristics;The AC speed regulating motor drives separately, side plates are set on both sides of the roller table, and a bridge is set in the middle.The roller is a hollow roller, and the roller deck and side plate are welded structural parts.YASKAWA a1000 frequency converter control, forward and reverse
Lubrication: reducer oil pool lubrication.The roller bearings are manually lubricated with dry oil.
Cooling: roller body spray cooling.
2. Descaling vertical roll mill
Purpose: mechanical scale breaking, edge rolling.
Quantity: 1 set
معايير الأداء:
Type: horizontal transmission mechanical reduction vertical phosphorus removal
Roll diameter:φ520mm。Roll body length: 600mm
Hydraulic steel turnover machine: 1 set (including oil tank, 32py14-1b oil pump and hydraulic valve group)
Alignment box: 1 set
Reducer: 1 set
Motor: ac800kw, 1 set,
3. مربع descaling.
الغرض: إزالة مقياس أكسيد على سطح البليت الساخن
الكمية: 1 مجموعة
معايير الأداء:
مواصفات الجزء: القسم 150، 160× 450-575mm.
طول فارغة: 6M
عدد الفوهات: 18
الفولاذ الصف: الفولاذ المقاوم للصدأ
ضغط العمل: رش على ضغط سطح قطعة المدرفلة: 25MPa
4. مضخة إزالة الفوسفور
معايير الأداء:
3D سلسلة ارتفاع ضغط أفقي ثلاثة الغطاس الكهربائية الترددية descaling مضخة،
مضخة Descaling نموذج: 3DS30 / 35C،
الكمية: 4 مجموعات (3 للاستخدام و 1 للاستعداد)
التدفق المقدر: 30M3 / ساعة، الضغط المقصن: 35MPA؛
قوة المحرك: YVP355L3-4، 355KW، 4 مجموعات
5. جدول الرول الخلفي من مربع descaling
حجم الأسطوانة:φ295mm، سمك جدار من أنابيب الصلب هو 35 ملم
عدد بكرات: 10 1000mm، 12 800mm
لفة التباعد: 800mm
المحرك: YGA160S1-6 3KW
مخفض: نسبة سرعة ZD20 I = 4
خصائص الهيكل؛ محركات الأقراص المائية التي تعمل بالحقير التي تعمل بالحقير على حدة، يتم تعيين لوحات جانبية على جانبي جدول الأسطوانة، ويتم تعيين جسر في المنتصف. الأسطوانة هي الأسطوانة المجوفة، وغطاء سطح السفينة والأجزاء الجانبية الملحومة. A1000 التحكم تحويل التردد، إلى الأمام والعكس
تزييت: تزييت تجمع النفط المخفض. تتمشية محامل الأسطوانة يدويا مع النفط الجاف.
التبريد: تبريد رذاذ الجسم الأسطوانة.
3، معدات منطقة التخشين
1. تقريبي المتداول مدخل الجدول الأسطوانة
حجم الأسطوانة:φ295mm، سمك جدار من أنابيب الصلب هو 35 ملم
وجه العمل: 1400mm
عدد القوائم: 13 لفات
التباعد: 800mm.
المحرك: YGA160S1-6 3KW 13 مجموعات
مخفض: نسبة سرعة ZD20 I = 4 13 مجموعات
خصائص الهيكل؛ محركات الأقراص المائية التي تعمل بالحقير التي تعمل بالحقير على حدة، يتم تعيين لوحات جانبية على جانبي جدول الأسطوانة، ويتم تعيين جسر في المنتصف. الأسطوانة هي الأسطوانة المجوفة، وغطاء سطح السفينة والأجزاء الجانبية الملحومة. A1000 التحكم تحويل التردد، إلى الأمام والعكس
تزييت: تزييت تجمع النفط المخفض. تتمشية محامل الأسطوانة يدويا مع النفط الجاف.
التبريد: تبريد رذاذ الجسم الأسطوانة.
2. الجبهة التركيز دليل دليل لوحة من مطحنة التخشين
الغرض: تقع لوحة الدليل الجانبي أمام 750 مطحنة المتداول عكسية عالية؛ وظيفتها هي محاذاة البليت الصب المستمر وإرشاد البليت الصب المستمر في مطحنة لفة مسطحة الخشنة.
معلمة الأداء
لوحة الدليل الجانبية الترطث هو رف مدفوع هيدروليكي ونوع بترين.
تتكون لوحة الدليل من لوحة الدفع، ودليل الأسطوانة، وقضبان الدفع العلوي والسفلي لجهاز النقل. يتم تثبيت القضبان على قضبان الدفع العلوية والسفلية،
شبكة التروس مع الرفوف العلوية والسفلية في نفس الوقت لضمان العمل المتزامن لأجهزة قضيب الدفع اثنين، ويتم تثبيت لوحة الدليل على جانب النقل
على قضيب الدفع العلوي، يتم تثبيت لوحة دليل التشغيل التشغيلي على قضيب سحب أقل. عند امتداد الأسطوانة الهيدروليكية، فإنه يدفع قضيب الدفع العلوي إلى الأمام،
من خلال عمل العتاد، مدفوعة قضيب المنسدل إلى التراجع، بحيث يتم مزامنة لوحات الدليل على جانب النقل وجانب التشغيل بالقرب من خط الوسط المتداول. في العكس من ذلك، عند الاسطوانة الهيدروليكية يتقلص، يتم مزامنة لوحات الدليل على جانب النقل وجانب التشغيل ومزامنة بشكل متماثل على خط الوسط المتداول. يتم اكتشاف فتح لوحة الدليل الجانبي والتحكم فيه من قبل المستشعر.
اكتب: | رف مدفوع هيدروليكي ونوع بيل | |
الحد الأدنى من فتح العمل | مم | 400 |
أقصى فتح العمل | مم | 800 |
اسطوانة هيدروليكية | رقم | 2 |
قطر الأسطوانة / قطر رود | مم | φ125 / 70. |
الحد الأقصى للسكتة الدماغية | مم | 300 |
قوة التركيز القصوى (جانب واحد) | كتف | 250 |

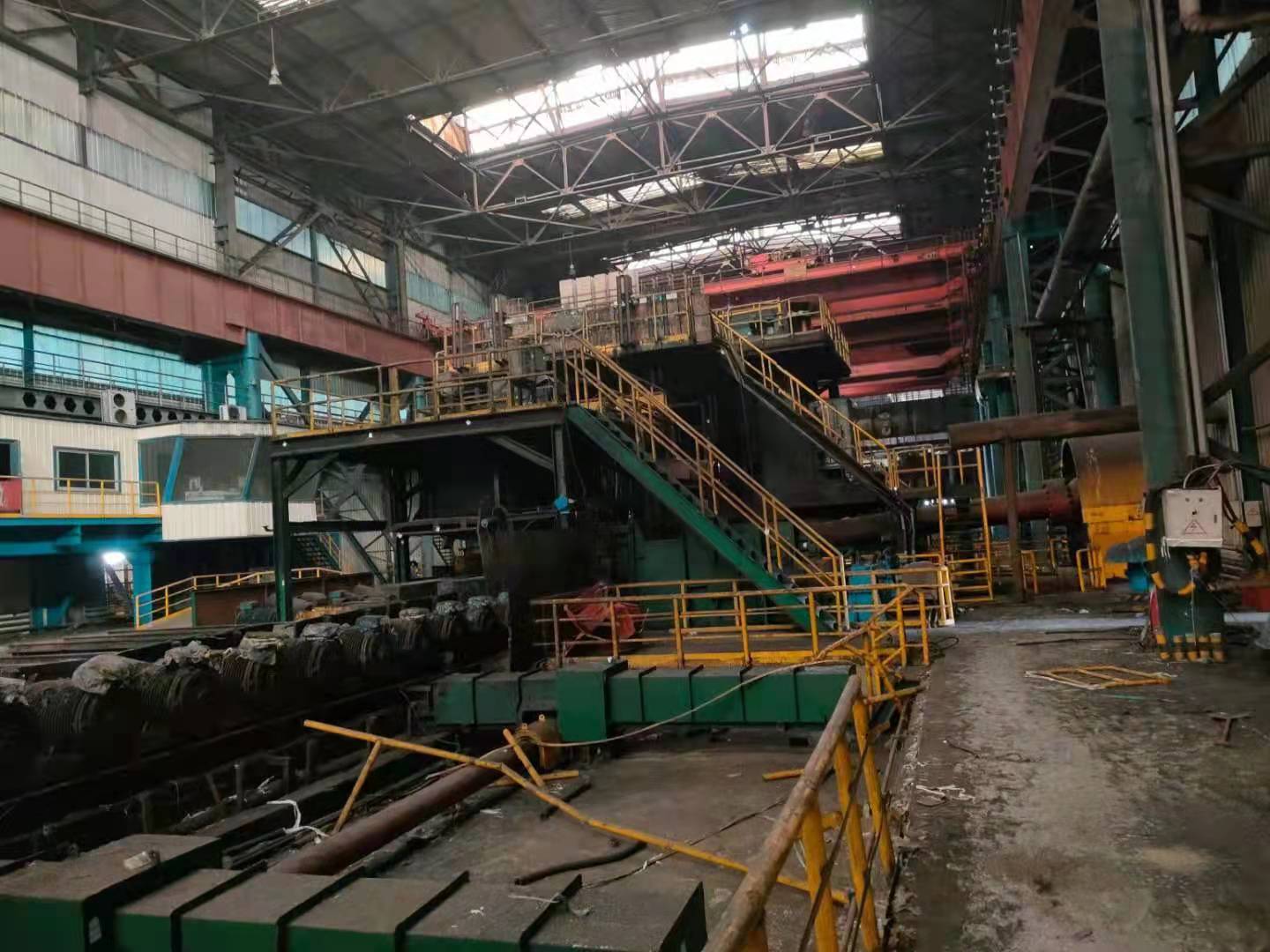

3. تقليل ميل
اسم مطحنة: 750 مطحنة عكسية عالية
التطبيق: يتم توالت البليت الصبغة المستمرة 150 ملم إلى 30-40 مم سميكة بلدية وسيطة من خلال 5 تمريرات
الكمية: 1 مجموعة
معايير الأداء:
النوع: ناقل حركة أفقي الشلافات الكهروميكانيكية
وضع التوازن لفة: رصيد محرك هيدروليكي العلوي
لفة قطر:φ820mm.roll طول الجسم: 780mm
وضع تغيير لفة العمل: جهاز عربة لوحة مسطحة يقودها اسطوانة هيدروليكية تسحب تغيير اللف.
عمود الإرسال: Cross Universal Shaft SWC780-680WF * 3500 2 تحديد الأقواس (الرصيد الهيدروليكي)
مربع المحاذاة: نموذج 850، مجموعة واحدة مع سطح الأسنان الصلب
المحرك: Harbin Electric Z2500 / 14004200KW، 5160A، 900V، 60/120 دورة في الدقيقة، 1 مجموعة
يتم تعيين جهاز عبور الجسر بين المتداول الخام والتدحرج العمودي، ومجهزة بكرات مجانية في كلا الطرفين من الجسر
4. تخشين الطاحونة الرأسي
الغرض: يتم ترتيبها مع مطحنة R1 المسطحة للسيطرة على عرض حافة البليت.
النوع: محرك الأقراص العلوي، محركين عموديين يقودون المخفض المشترك لدفع لفة إلى تدوير.
معايير الأداء:
يتم تشغيل جهاز الضغط الجانبي صمام سياجو الأسطوانة الهيدروليكية؛ تعيين وظائف AWC الهيدروليكية و SSC.A يتم ترتيب مستشعر النزوح في اسطوانة النفط الضغط الجانبي.
لفة قطر:φ650mm.roll طول الجسم: 395mm
وضع التوازن لفة: رصيد التحكم في محرك الأسطوانة الهيدروليكية.
لفة تغيير جهاز مطحنة الرأسي: يتم سحب جهاز الإطار ككل.
الرأسي لفة مطحنة محرك رمح: اثنين الصليب العالمي مهاوي المشتركة SWC390BH-1903
قم بتعيين جهاز رفع المحور (مدفوع بواسطة اسطوانة هيدروليكية).
المخفض الرئيسي: يتم اعتماد مخفض سطح الأسنان الصلب؛ يعتمد رمح عالية السرعة محامل عالية الجودة المحلية.
المحرك: Z4-355-22361KW، 982A، 440V، 680/1600 دورة في الدقيقة، 2 مجموعات
5. نقل الجدول الأسطوانة وراء لفة رأسية التخشير
الغرض: تلقي القطع المدرفلة ونقلها إلى اتجاه القص القص.
معايير الأداء:
حجم الأسطوانة:φ295 * 800mm، سمك الجدار من أنابيب الصلب هو 35MM
عدد القوائم: 45
لفة التباعد: 800mm
المحرك: YGA160S1-6 3KW
مخفض: نسبة سرعة ZD20 I = 4
خصائص الهيكل؛ محركات المحرك التنظيمية لسرعة التيار المتردد بشكل منفصل، يتم تعيين لوحات جانبية على جانبي جدول الأسطوانة، ويتم تعيين جسر في المنتصف. الأسطوانة هي أسطوانة جوفاء، يتم تبريد الرقبة الأسطوانة عن طريق رش الماء، إطار سطح الأسطوانة والألواح الجانبية للأجزاء الهيكلية الملحومة، ويتم توفير سطح الأسطوانة مع غطاء العزل الحراري. التحكم في تحويل تردد التردد A1000AWA، إلى الأمام والعكس
تزييت: تزييت تجمع النفط المخفض. التشحيم الزيوت الجاف الدائري
4.تشطيب مطحنة المعدات
1
يتم تثبيت مقطع الطائر في الرأس قبل الانتهاء من التراجع العمودي لفقطع الرأس والذيل غير النظامية قبل أن يدخل الشريط الوسيط مطحنة التشطيب.
نموذج: QA95-300 1 مجموعة
مواصفات الشريط الوسيط (سمك)× العرض): MAX40 × 600 مم
قوة القص: 3000 KN
درجة حرارة القص:≥ 900 ℃.
طول الحافة: 650mm
طريقة استبدال الحافة: استبدال الحافة المتطورة عبر الإنترنت
جمع النفايات: النفايات تدخل النطاط من خلال الشلال ويتم رفعها من قبل الرافعة.
2
معايير الأداء:
حجم الأسطوانة:φ295 * 800mm، سمك الجدار من أنابيب الصلب هو 35MM
عدد القوائم: 5
لفة التباعد: 800mm
المحرك: YGA160S1-6 3KW
مخفض: نسبة سرعة ZD20 I = 4
خصائص الهيكل؛ محركات المحرك التنظيمية لسرعة التيار المتردد بشكل منفصل، يتم تعيين لوحات جانبية على جانبي جدول الأسطوانة، ويتم تعيين جسر في المنتصف. الأسطوانة هي أسطوانة جوفاء، يتم تبريد الرقبة الأسطوانة عن طريق رش الماء، إطار سطح الأسطوانة والألواح الجانبية للأجزاء الهيكلية الملحومة، ويتم توفير سطح الأسطوانة مع غطاء العزل الحراري. التحكم في تحويل تردد التردد A1000AWA، إلى الأمام والعكس
تزييت: تزييت تجمع النفط المخفض. التشحيم الزيوت الجاف الدائري
3. f1e التشطيب الطاحونة الرأسي
الغرض: يتم ترتيبها قبل الانتهاء من Rolling F1 للتحكم في عرض حافة البليت.
النوع: محرك الأقراص العلوي، محركين عموديين يقودون المخفض المشترك لدفع لفة إلى تدوير.
معايير الأداء:
يتم تشغيل جهاز الضغط الجانبي صمام سياجو الأسطوانة الهيدروليكية؛ تعيين وظائف AWC الهيدروليكية و SSC.A يتم ترتيب مستشعر النزوح في اسطوانة النفط الضغط الجانبي.
لفة قطر:φ500mm.roll طول الجسم: 240mm
وضع التوازن لفة: رصيد التحكم في محرك الأسطوانة الهيدروليكية.
لفة تغيير جهاز مطحنة الرأسي: يتم سحب جهاز الإطار ككل.
Redical Roll Mill Drive Smaft: Cross Universal Joint Shaft SWC280CH-1901 * 1300 + 350؛ المادة 2
قم بتعيين جهاز رفع المحور (مدفوع بواسطة اسطوانة هيدروليكية).
المخفض الرئيسي: يتم اعتماد مخفض سطح الأسنان الصلب؛ يعتمد رمح عالية السرعة محامل عالية الجودة المحلية.
المحرك: Z4-315-11132KW، 344A، 440V، 500/1600 دورة في الدقيقة
4. الانتهاء من مطحنة عالية (F1)
يلقي إطار المطحنة المتداول بشكل متكامل وصنع من الصلب الهيكلي الكربوني المتوسطة عالية الجودة. تم تثبيت الجانبين من النافذة إلى لوحة بطانة الإطار، والمواد 40CR،
الكمية: 1 مجموعة
معايير الأداء:
النوع: محرك الأقراص الأفقي
وضع الضغط: الهيدروليكية AGC الضغط
وضع التوازن لفة: رصيد محرك هيدروليكي العلوي
لفة قطر:φ680mm.roll طول الجسم: 730mm
وضع تغيير لفة العمل: جهاز عربة لوحة مسطحة يقودها اسطوانة هيدروليكية تسحب تغيير اللف.
عمود الإرسال: الصليب العالمي رمح SWC780-680WF * 3500 2
وضع قوس (الرصيد الهيدروليكي)
مربع المحاذاة: نموذج 850، مجموعة واحدة مع سطح الأسنان الصلب
المخفض الرئيسي: يتم اعتماد مخفض سطح الأسنان الصلب؛ تم تبني محامل ذات جودة عالية المحلية
المحرك: DC2250KW، 1 مجموعة

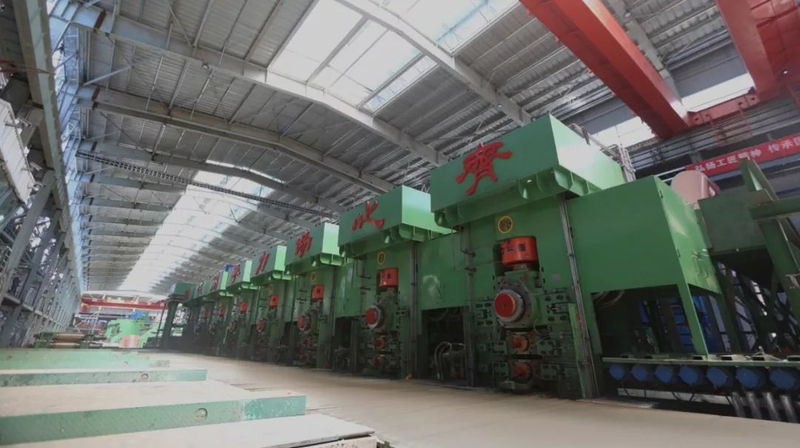

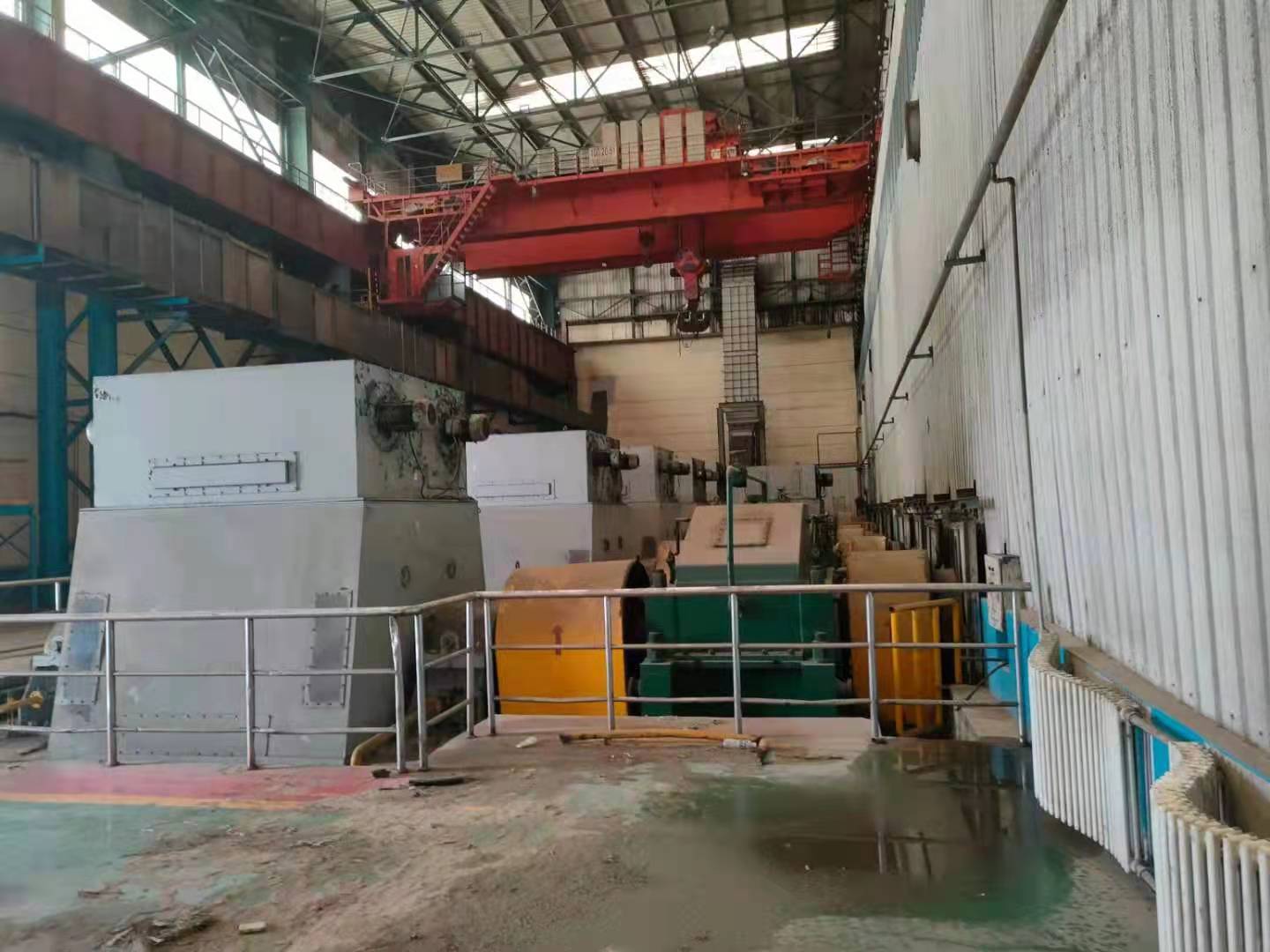

5. التشطيب أربعة مطحنة عالية (F2-F9)
البيانات الفنية الرئيسية:
يلقي إطار المطحنة المتداول بشكل متكامل وصنع من الصلب الهيكلي الكربوني المتوسطة عالية الجودة. تم تثبيت الجانبين من النافذة إلى لوحة بطانة الإطار، والتي مصنوعة من 40Cr. يتم تعيين أجهزة الدليل في الجزء الأمامي والخلفي من مطحنة المتداول. تم تعيين شعاع ربط مطحنة بين المدرجات.
الكمية: 8.
معايير الأداء:
النوع: ناقل حركة أفقي
وضع الضغط: الهيدروليكية AGC الضغط
وضع التوازن لفة: رصيد محرك هيدروليكي العلوي
ذراع النسخ الاحتياطي قطرها:φ660mm.roll طول الجسم: 730mm
قطر العمل قطر:φ410 لفة طول الجسم: 750mm
وضع تغيير لفة العمل: جهاز عربة لوحة مسطحة يقودها اسطوانة هيدروليكية تسحب تغيير اللف.
ناقل الحركة ربط العمود: اثنين الصليب العالمي ربط مهاوي SWC440WF-390-350 * 2782
وضع قوس (الرصيد الهيدروليكي)
صندوق الأسنان: نموذج 450، 8 مجموعات من أسطح الأسنان الصعبة
المخفض: نموذج 1200، 7 مجموعات مع سطح الأسنان الصلب
المحرك: DC2250KW، 2 مجموعات
DC1600KW العلوي حقيبة الظهر تبريد المياه 6 مجموعات
6. لوبر الكهربائية
الغرض: دعم الصلب الشريط واستيعاب المبلغ المحدد الناجم عن انخفاض السرعة الديناميكية الناجمة عن ضرب الصلب؛ وجعل التوتر شكل الصلب الشريط بين الإطارات؛ المشاركة في السيطرة على السرعة من مطحنة التشطيب.
الكمية: 6 مجموعات
البيانات الفنية الرئيسية:
المحرك: ZZJ-806، 22.4KW، 440V، 56A، 220V، 3.03A، 650/1300 دورة في الدقيقة، 6 مجموعات
المخفض: ZL50 6 مجموعات
7وبعد جدول الأسطوانة الإخراج الخلفي من مطحنة التشطيب
الغرض: يستخدم لتلقي ونقل الصلب الشريط الانتهاء بعد الانتهاء من المتداول.
مواصفات الأسطوانة:Фtwo مائة وخمسة عشر × 750mm
الكمية: 82.
وضع النقل: AC متغير التردد ناقل الحركة المباشر
المحرك: AC تردد المتغير محرك YGP132M2-4 1450R / دقيقة 2.2KW
وصف التحكم: التحكم يدويا في الدوران الأمامي والعكس، بدء وإيقاف جدول الأسطوانة.
خصائص الهيكل
تتضمن كل مجموعة من الأسطوانة الأسطوانة ومقعد محامل وربط ومحرك. الأسطوانة هي هيكل جوفاء. يتم توفير الجزء العلوي من الأسطوانة مع لوحة جانبية، والتي يتم تثبيتها على جانب النقل وجانب العملية. المحرك مجهز غطاء واقي لمنع مياه التبريد من رش على المحرك.
الأسطوانة الجدول الرول الإخراج مبرد بالماء بواسطة رذاذ خارجي.
تزييت تحمل: تزييت الزيت الجاف اليدوي
5معدات منطقة اللف
1 ملفي دليل لوحة من الألواح
دليل افتتاح لوحة: 400 ~ 800 مم
سرعة الحركة: 100 / 200mm / s، مدفوعة هيدروليكيا.
دليل جانبي اسطوانة هيدروليكية:φ125 / Seventy × 300 مم 2 مجموعات
تتكون المعدات من لوحة دليل القسم المائل، لوحة دليل القسم الموازي، جهاز نقل، إلخ.
يتم ترتيب المعدات بشكل متماثل من جانب العملية وقيذا ناقل الحركة. يدفع الأسطوانة الهيدروليكية جهاز لوحة الدليل للتحرك بالتوازي على كل جانب؛ لوحة دليل القسم الموازي يقود لوحة دليل القسم المائل للتأرجح حول نقطة المفصلي الثابت؛ يتحرك الاسطوانات الهيدروليكية على كلا الجانبين بطريقة متزامنة؛ يمكن تحقيق محاذاة الصلب الشريط. يدفع جهاز لوحة الدليل جهاز دفع قضيب يدفع يدفع العمود المتزامن من خلال علبة التروس المزامنة لضمان الحركة الموازية لجهاز لوحة الدليل.
يتكون جهاز النقل من علبة التروس المزامنة، رمح متزامن، جهاز دفع قضيب، جهاز نقل الأسطوانة الهيدروليكية، مقعد السكك الحديدية، إلخ.
التشحيم: بما في ذلك تزييت الزيوت الجافة التلقائي وتشحيم النفط الجاف اليدوي.
3. توسيط الجدول الأسطوانة عند المدخل الأمامي للمابل
مواصفات الأسطوانة:Фtwo مائة وخمسة عشر × 750mm
الكمية: 8.
وضع النقل: AC متغير التردد ناقل الحركة المباشر
المحرك: AC تردد المتغير محرك YGP132M2-4 1450R / دقيقة 2.2KW
خصائص الهيكل
تتضمن كل مجموعة من الأسطوانة أسطوانة ومقعد محامل، اقتران ومحرك. الأسطوانة هي هيكل جوفاء. يتم توفير الجزء العلوي من الأسطوانة مع لوحة جانبية، مثبتة على جانب النقل. تم تجهيز المحرك بأغطية واقية منع مياه التبريد من رش على المحرك.
الأسطوانة الجدول الرول الإخراج مبرد بالماء بواسطة رذاذ خارجي.
4pinch Roll.
قرصة لفة: لفة العلويφsix مائة وخمس × 800 ملم 1 قطعة
لفة أقلthree مائة وخمسة × 800 ملم 1 قطعة
قرصة لفة المحرك: Z4-315-21160KW، 440V، 413A، 180V، 22.8A، 500/1500 دورة في الدقيقة
يتم تثبيت المعدات على الجزء العلوي من جانب مدخل Coleer تحت الأرض. قبل أن يدخل الفولاذ الشريط الملفات، فإن رأس الصلب الشريط يحصن على توجيه الصلب الشريط في الملف. في الوقت نفسه، يجب إنشاء التوتر بين مطحنة التشطيب والمملا لضمان جودة اللف جيدة.
إن نقل الأسطوانة العليا والسفلى مدفوعة مباشرة بواسطة المحرك من خلال العمود المشترك العالمي. يتم تحقيق ضبط فجوة لفة من قبل الأسطوانة الهيدروليكية المثبتة على الإطار لدفع مقعد LOCT العلوي للانتقال لأعلى ولأسفل.
يتم ترتيب لوحة الحرس التوجيهية وجهاز الأسطوانة الضغط على جانب مدخل من لفة قرصة لحماية ذيل الصلب الشريط من التلف. يتم تثبيت صمام منفذ على جانب منفذ لتوجيه الصلب الشريط إلى الملف؛ يمكن أن يمنع أيضا شريط الصلب الشريط من الطيران
يتكون قرصة لفة أساسا من تجميع الإطار، وجهاز لفة القرصة العلوي، وجهاز لفة من القرصة السفلى، وجهاز القيادة لفة قرصة، إلخ.
يتبنى الإطار هيكل لحام لوحة الصلب سميكة.
لفة القرصة العليا هي لفة مجوفة، سطح لفة مغطى، والأحذية الأسطوانة هي تحمل الأسطوانة.
لفة القرصة السفلى هي لفة صلبة، سطح لفة مغطى، والأحذية الأسطوانية هي تحمل الأسطوانة.
التشحيم: المحامل هو تزييت الزيت الجاف المركزي، وضغط النظام هو 20MPA.
5. coiler.
نوع Coiler: Full Hydraulic Four Coiler
سمك الشريط× العرض: 1.8-8.0 × 450-600 مم
لفائف القطر الداخلي:φ530mm.
القطر الخارجي لفائف الصلب:φ1250 ~ 1880 مم
سرعة اللف: ماكس 13 م / ث
درجة حرارة اللف: 550 ~ 650° C؛
طبل: المكبس ربط نوع قضيب، طول 800 ملم، 1 قطعة
أقصى قطر التوسع من طبل:Ф530 ملم
الحد الطبيعي القطر الطبل:Ф485 مم
توسيع الأسطوانة والانكماش اسطوانة هيدروليكية:Ф320 / Ф180 / Фone مائة وعشرون × 73.86 مم 1 قطعة
ضغط العمل: P = 6MPA
الأسطوانة اللفاة المساعدة:
اسطوانة ذات 1 ساعة من رقم 2 أسطوانة لف المساعد: ZQ-125/90 * 620 قطعة
اسطوانة 2 هيدروليكية من رقم 2 الأسطوانة اللفة المساعدة: ZQ-125/90 * 620 قطعة
3 ساعات اسطوانة من رقم الأسطوانة المريحة: ZQ-125/90 * 390 1 قطعة
اسطوانة 4 ساعات من رقم الأسطوانة اللفة المساعدة: ZQ-125/90 * 390 1 قطعة
طبل المحرك: Z4-355-22250KW، 623A، 440V، 750/1600 دورة في الدقيقة، 1 مجموعة
Auxiariary الرول المحرك: ZZJ-806، 22.4KW، 440V، 56A، 220 فولت، 3.03a، 650/1300 دورة في الدقيقة، 4 مجموعات
يعد Coiler Coleer ثنائي الأغراض التي يمكن أن لف الفولاذ من المواصفات الرفيعة إلى مواصفات سميكة.
تتكون الملفات أساسا من تجميع الإطار، وجهاز الدعم الخارجي، وجهاز Coleer، جهاز Arm Coleer (1 #، 2 #، 3 #، 4 #، جهاز Drive Coleer، جهاز طبل، جهاز Drum Drive، إلخ.
النوع: اسطوانة هيدروليكية مدفوعة نوع المشي نوع
لفائف درجة الحرارة: 550℃ - 650 ℃.
خصائص الهيكل
تتكون المعدات من جهاز الرفع، وجهاز السفر، والمسار، وجهاز التحكم في السكتة الدماغية، واسحب سلسلة مقاعد البدلاء والأنابيب.
يتكون جهاز الرفع من إطار الرفع والأسطوانة الهيدروليكية. يتم ملحومة إطار الرفع في إطار مغلق بواسطة لوحة فولاذية.
تم تثبيت مفتاح الحد على المسار لإرسال إشارة إلى الموضع النهائي للتحكم في نقطة البداية ونقطة نهاية الإجراءات. مسالوك فولاذ المطروقات للعجلات والمحاور.
يتكون المسار من الصلب H- القسم الملحوم، ويتم تعيين مخازن الأمان في كلا طرفي المسار؛ يتم وضع آلية السفر على الإطار، وهو هيكل ملحوم.
2مدخل الجدول الأسطوانة من coiler
حجم الأسطوانة:Фtwo مائة و أربعين × 800 مم
عدد بكرات: 6
المحرك: AC تردد المتغير محرك YGP132M2-4 1450R / دقيقة 2.2KW 6 مجموعات
يقع جدول المدخل الأسطواني المكون من Colerer of No. 2 أمام أسطوانة قرصة عند مدخل الأليفات رقم 2 لنقل الصلب الشريط إلى لوحة الإرشاد الجانبي. يتم تثبيت لوحة الدليل الجانبي على جدول الأسطوانة، والهيكل، لوحة الدليل الجانبي والمغلر وغيرها من المعدات من طاولة الأسطوانة هي نفسها من Coleer 1 #
6، قائمة التكوين من نظام إمدادات المياه العامة والمساعدية ونظام الصرف
قائمة معدات إمدادات المياه والصرف الصحي | ||||
رقم سري | اسم الجهاز | المواصفات والنموذج | شركة | كمية |
واحد | محطة مضخة المياه النظيفة | |||
1 | مجموعة مضخة مياه الخلاصة النظيفة | XA150 / 26. | برنامج | 3 |
النهر الكهربائي | Y200L-4،30KW. | برنامج | 3 | |
2 | مجموعة مضخة تغذية سخان | XA150 / 26. | برنامج | 3 |
النهر الكهربائي | Y200L-4،30KW. | برنامج | 3 | |
3 | مجموعة مضخة مضخة الضفالة | XA150 / 26. | برنامج | 2 |
النهر الكهربائي | Y200L-4،30KW. | برنامج | 2 | |
اثنين | محطة مضخة المياه الرنين | |||
1 | مجموعة مضخة تغذية مطحنة | XA200 / 32. | برنامج | 3 |
النهر الكهربائي | JS-180S-4 | برنامج | 3 | |
2 | مجموعة مضخة تغذية مطحنة | XA200 / 26. | برنامج | 3 |
النهر الكهربائي | Y250M-4،55KW. | برنامج | 3 | |
ثلاثة | خشن المتداول سفر | |||
1 | مجموعة مضخة المياه المتداول الخام | XA200 / 26. | ||
النهر الكهربائي | Y250M-4،55KW. | برنامج | 2 | |
أربعة | اللف الحجري | |||
1 | مجموعة مضخة مياه العودة | XA200 / 32. | برنامج | 5 |
النهر الكهربائي | JS-180S-4 | برنامج | 5 | |
قائمة التكوين نظام التحكم الكهربائي | ||||||
رقم سري | اسم | لتكوين | كمية | شركة | كيو كيو | |
1 | انتهازي هيدروليكي | مضخات هيدروليكية 3TWO، واحدة للاستخدام وواحد للاستعداد، ومحولات تردد اثنين | 1 | تعيين | 55kw. | |
2 | آلة الاصطياد الصلب | 1 | تعيين | 18.5kw. | ||
3 | منفاخ فرن التدفئة | اثنين من محولات التردد، واحد للاستخدام وواحد للاستعداد | 2 | تعيين | 280kw. | |
4 | مسودة مروحة مستحثة | 1 تردد السيطرة محول | 1 | تعيين | 132kw. | |
5 | مضخة تغذية الطبل | واحد للاستخدام وواحد ل تعليق | 2 | تعيين | 15kw. | |
6 | الجدول الأسطوانة منفذ فرن التدفئة | 6three موتورز مدفوعة بالسلسلة والتحكم من قبل ثلاثة محولات التردد | 40 | مجموعة | 18.5kw. | |
7 | إزالة الفوسفور الأسطوانة جدول | انتقال واحد، واحد محول تردد Yaskawa A1000 | 13 | مجموعة | 3kw. | |
8 | قاطع الفوسفور | مجموعة واحدة من خزانة بدء التشغيل وحدة الطاقة الكهرومائية | 1 | تعيين | 800kw. | |
9 | مضخة إزالة الفوسفور | مضخة الغطاس 3 للاستخدام و 1 للاستعداد، 4 محولات تردد ABB | 4 | تعيين | 355kw. | |
10 | جدول الأسطوانة الجبهة الخام مطحنة | انتقال واحد، واحد محول تردد Yaskawa A1000 | 38 | مجموعة | 3kw. | |
11 | جهاز التمركز الأمامي ميلينج ميل | مجموعة واحدة من الهيدروليكية محطة | 1 | تعيين | 5.5kw. | |
12 | خدعة عكس ميل | سيمنز 6R80 السيطرة النظام | 1 | تعيين | 4200kw. | |
13 | التخشيب عكسها مطحنة لفة عمودي | الجهد الجانبي AWC، سيمنز نظام التحكم 6R80، 2 DC Motors | 1 | تعيين | 361kw. | |
14 | الرول الخلفي والقص جدول مطحنة التخشين | انتقال واحد، 2 مجموعات من محولات التردد ANCHAN A1000 | 45 | مجموعة | 3kw. | |
15 | ||||||
16 | القص الساخنة | تحويل التردد مراقبة | 1 | تعيين | 45kw. | |
17 | الانتهاء من الرول العمودي مطحنة | 2DC Motor + AWC الجهد الجانبي، Siemens 6R80 نظام التحكم | 1 | تعيين | 132kw. | |
18 | الانتهاء من مطحنة F1. | AGC Faoldown، Siemens 6R70 نظام التحكم | 1 | تعيين | 2250kw | |
19 | مطحنة الانتهاء F2. | AGC Faoldown، Siemens 6R70 نظام التحكم | 1 | تعيين | 2250kw | |
20 | الانتهاء من مطحنة F3. | AGC Faoldown، Siemens 6R70 نظام التحكم | 1 | تعيين | 2250kw | |
21 | الانتهاء من F4 ميل | AGC Faoldown، Siemens 6R70 نظام التحكم | 1 | تعيين | 1600kw. | |
22 | مطحنة الانتهاء F5. | AGC Faoldown، Siemens 6R70 نظام التحكم | 1 | تعيين | 1600kw. | |
23 | الانتهاء من مطحنة F6. | AGC Faoldown، Siemens 6R70 نظام التحكم | 1 | تعيين | 1600kw. | |
24 | الانتهاء من F7 ميل | AGC Faoldown، Siemens 6R70 نظام التحكم | 1 | تعيين | 1600kw. | |
25 | مطحنة الانتهاء F8. | AGC Faoldown، Siemens 6R70 نظام التحكم | 1 | تعيين | 1600kw. | |
26 | الانتهاء من F9 ميل | AGC Faoldown، Siemens 6R70 نظام التحكم | 1 | تعيين | 1600kw. | |
27 | 1 # Looper. | سيمنز 6R80 السيطرة النظام | 1 | تعيين | 37kw. | |
28 | 2 # looper. | سيمنز 6R80 السيطرة النظام | 1 | تعيين | 37kw. | |
29 | 3 # looper. | سيمنز 6R80 السيطرة النظام | 1 | تعيين | 22.4kw. | |
30 | 4 # looper. | سيمنز 6R80 السيطرة النظام | 1 | تعيين | 22.4kw. | |
31 | 5 # looper. | سيمنز 6R80 السيطرة النظام | 1 | تعيين | 22.4kw. | |
32 | 6 # Looper. | سيمنز 6R80 السيطرة النظام | 1 | تعيين | 22.4kw. | |
33 | مقياس العرض | داليان ياتيهوا | 2 | برنامج | ||
34 | الرفع الأسطوانة النقل جدول | انتقال واحد، 4 مجموعات من محولات التردد ANCHAN A1000 | 82 | مجموعة | 2.2kw. | |
35 | كابل | 2 مجموعات من محفور الأفقي اللفظ و 2 مجموعة من نظام التحكم Siemens 6RA70 | 2 | تعيين | 250kw. | |
36 | 2 # التركيز الجدول الأسطوانة | تمريرة واحدة، شنايدر تحويل التردد | 6 | مجموعة | 2.2kw. | |
37 | عالية ومنخفض الجهد رقيقة محطة زيتية للمحرك | ارتفاع الجهد واحد للاستخدام واحدا للاستعداد، الجهد المنخفض واحد للاستخدام وواحد للاستعداد | 1 | تعيين | 30kw. | |
38 | محطة تخشين هيدروليكي | 2 لفة تغيير مضخات و 2 مضخات الرصيد | 1 | تعيين | 30kw. | |
39 | تزييت المتداول الخام محطة | واحد للاستخدام وواحد ل تعليق | 1 | تعيين | 30kw. | |
40 | التخشين AGC الهيدروليكية محطة | واحد للاستخدام وواحد ل تعليق | 1 | تعيين | 55kw. | |
41 | إنهاء المتداول AGC. محطة هيدروليكية | ثلاثة للاستخدام واثنين للاستفسار | 1 | تعيين | 55kw. | |
42 | الانتهاء الهيدروليكي محطة | 2 لفة تغيير مضخات و 2 مضخات الرصيد | 1 | تعيين | 30kw. | |
43 | إنهاء تزييت المتداول محطة | واحد للاستخدام وواحد ل تعليق | 1 | تعيين | 30kw. | |
44 | محطة هيدروليكية | ثلاثة للاستخدام واثنين للاستفسار | 1 | تعيين | 55kw. | |
45 | اللف تزييت محطة | واحد للاستخدام وواحد ل تعليق | 1 | تعيين | 5.5kw. | |
46 | AGC Conclowdown Control. نظام لصناعة التخشين | سيمنز | 1 | تعيين | ||
47 | AGC Conclowdown Control. نظام لإنهاء المتداول | سيمنز، TDC. | 1 | تعيين | ||
8، تكوين نظام التحكم الإلكتروني
750mm خط إنتاج قطاع الفولاذ المقاوم للصدأ المدرفلة
وصف عام
تنتج خط إنتاج الشريط الفولاذ المقاوم للصدأ من الفولاذ المقاوم للصدأ 750mm من جينهاي الفولاذ المقاوم للصدأ المحدودة 1 مليون طن من لفائف مختلفة من المواصفات المختلفة كل عام.
يعتمد نظام التحكم في فرن التدفئة على وحدة تحكم Siemens S7-1500 German Siemens S7-1500 والكمبيوتر الصناعي Advantech لتشكيل نظام تحكم متقدم وعملية. يقوم جهاز التحكم بالبرمجة S7-1500 بتشغيل برنامج البرنامج لجمع البيانات والعملية وتحويلها، ولديها اتصال في الوقت الفعلي مع الكمبيوتر العلوي (نظام المراقبة). يعمل الكمبيوتر الصناعي برامج كمبيوتر UPPER SIMATIC WINCC لتوفير واجهة مراقبة النظام.
تتم إزالة البلاطة الساخنة من مقياس الفرن وخبث واقية المرفقة على السطح من خلال آلة descaling الميكانيكية ومربع devaling الخام، ثم إرسالها إلى وحدة المتداول الخام للتدحرج بواسطة جدول الأسطوانة، ويتم توالت البلاطة في بلاطة وسيطة من 30 ~ 40mm. مع تعاون مقياس العرض في منفذ مطحنة التخشين، تعتمد مطحنة لفة الرأسي نظام التحكم الآلي الهيدروليكي AWC للتحكم في عرض البليت المتوسط؛ كما أن لديها وظيفة إنهاء الرأس و الذيل (SSC). عندما يكون عرض الرأس والذيل واسع جدا، يمكن تصحيح عرض الرأس والذيل من خلال وظيفة SSC
الحد من الانتهاء من Rolling Flat Roll F1-F9 و FE1 هو الحد الكامل للسكتة الدماغية للحد الهيدروليكي، والذي يتم التحكم فيه بالكهرباء بواسطة P201 و P202.
يتحقق التحكم التلقائي لتحديد المواقع في الفجوة لفة من خلال تثبيت اسطوانة شوكية هيدروليكية سكتة دماغية كبيرة على جانب النقل وجانب التشغيل من الإطار لقيادتها بسرعة أعلى وأسفل نظام لفة الدعم والعمل، وتقلب السماكة الناجمة عن يتم التخلص من انخفاض درجة الحرارة من الصلب الشريط من خلال تعديل الفجوة لفة على الإنترنت، أي وظيفة التحكم AGC، وذلك لتحقيق الغرض من السماكة عالية الدقة، وتنتج الصلب الشريطي عالية الجودة عالية الجودة.
يعتمد الأيلر كمليفين كاملين هيدروليكي تحت الأرض مع أربعة بكرات مساعدة. تم لف الفولاذ الشريط على الأسطوانة التي تم فيها ضبط لوحة الدليل الجانبي الهيدروليكي للكولر. مع Coiler عندما يتكون رأس الشريط ويخرج ذيل الشريط من مطحنة التشطيب.
سمك الشريط: | 2.4~ 8.0. | مم |
عرض الشريط: | 450 ~ 600. | مم |
لفائف القطر الداخلي: | 530 | مم |
القطر الخارجي ل لفائف الصلب: | الأعلى. 1280. | مم |
لفائف الوزن: | MAX.3.9 | t |
مؤشر Coiler: | الأعلى. 10. | t |
1.1.1. العائد المخصص حسب متنوعة
رقم سري | اسم المنتج | ممثل الصلب الصف | الناتج السنوي المخطط (T) | النسبة المئوية (٪) |
1. | الفولاذ المقاوم للصدأ | 201 | 500000 | 50 |
2. | 304 | 300000 | 30 | |
3. | 420 | 200000 | 20 | |
المجموع | 1000000 | 100 |
تكوين المعدات الميكانيكية لخط المتداول الرئيسي
1معدات في منطقة فرن التدفئة
1. فرن تغذية الجدول الأسطوانة
حجم الأسطوانة:three مائة وخمسون × سمك الجدار 800 ملم أنابيب الصلب هو 35 مم
لفة المسافة: 800 مم
سرعة لفة: 0.85 م / ث
عدد القوائم: 8
المحرك: YZR200L-6 22 كيلو واط، 2 مجموعات من تنظيم سرعة التردد المتغير
خصائص الهيكل؛ حملة سلسلة مركزية، ويتم تعيين لوحات جانبية على جانبي جدول الأسطوانة. الأسطوانة هي الأسطوانة المجوفة، وتكون سطح السفينة الأسطوانة والأجزاء الجانبية الملحومة.
تزييت: تزييت تجمع النفط المخفض. تتمشية محامل الأسطوانة يدويا مع النفط الجاف.
التبريد: جسم الأسطوانة، مقعد محامل الأسطوانة، تورط تبريد المياه الداخلية للمياه.
2. انتهازي
اسطوانة النفط الحجم: 350x270x1500mm 2 مجموعات، فحوى كاملة 700t
Oil tank size: 1800x1700x1000 1 set
Oil pump model: hy250s-rp VG = 250ml PN = 31.5mp n = 1500rpm 3 sets
3 heating furnace
Furnace type: push type continuous heating furnace
Blower: 9-26no14d flow: 58902 ~ 70682m3 / h;Total pressure: 11830 ~ 11099pa
Motor model for fan: y355l1-4 power: 280KW 2 sets (frequency conversion control)
Induced draft fan: y9-38no14d flow: 77997 ~ 85796m3 / h total pressure: 3128 ~ 3059pa
Motor model for fan: y315m3-6 power: 132kw (frequency conversion control)
Vaporization cooling: drum diameter isΦ1400mm, length 8000mm
مضخة تغذية:
Soft water treatment system: 1 set, soft water treatment capacity: 20t / h
4. Discharge roller table:
Roller size:Φtwo hundred and ninety-five×The wall thickness of 800 mm steel pipe is 35 mm
Roll distance: 800 mm
Number of rolls: 40
Reducer: ZL50 I = 8
Motor: yzr200l-6 22 kW, 6 sets of variable frequency speed regulation
structure characteristics;Centralized chain drive, and side plates are set on both sides of the roller table.The roller is a hollow roller, and the roller deck and side plate are welded structural parts.
Lubrication: reducer oil pool lubrication.The roller bearings are manually lubricated with dry oil.
Cooling: cooling inside the turbid circulating water of the roller body and the turbid circulating water of the roller bearing seat.
5. Tapping machine:The thrust is about 5T, and the effective stroke is≥ 6m.1 set
2、 Phosphorus remover area equipment
1. Front roller table of descaling machine
معايير الأداء:
Roller size:φ295mm, the wall thickness of steel pipe is 35 mm
Number of rolls: 12 1000mm, 6 800mm
Roll spacing: 800mm
Motor: yga160s1-6 3kw
Reducer: zd20 speed ratio i = 4
structure characteristics;The AC speed regulating motor drives separately, side plates are set on both sides of the roller table, and a bridge is set in the middle.The roller is a hollow roller, and the roller deck and side plate are welded structural parts.YASKAWA a1000 frequency converter control, forward and reverse
Lubrication: reducer oil pool lubrication.The roller bearings are manually lubricated with dry oil.
Cooling: roller body spray cooling.
2. Descaling vertical roll mill
Purpose: mechanical scale breaking, edge rolling.
Quantity: 1 set
معايير الأداء:
Type: horizontal transmission mechanical reduction vertical phosphorus removal
Roll diameter:φ520mm。Roll body length: 600mm
Hydraulic steel turnover machine: 1 set (including oil tank, 32py14-1b oil pump and hydraulic valve group)
Alignment box: 1 set
Reducer: 1 set
Motor: ac800kw, 1 set,
3. مربع descaling.
الغرض: إزالة مقياس أكسيد على سطح البليت الساخن
الكمية: 1 مجموعة
معايير الأداء:
مواصفات الجزء: القسم 150، 160× 450-575mm.
طول فارغة: 6M
عدد الفوهات: 18
الفولاذ الصف: الفولاذ المقاوم للصدأ
ضغط العمل: رش على ضغط سطح قطعة المدرفلة: 25MPa
4. مضخة إزالة الفوسفور
معايير الأداء:
3D سلسلة ارتفاع ضغط أفقي ثلاثة الغطاس الكهربائية الترددية descaling مضخة،
مضخة Descaling نموذج: 3DS30 / 35C،
الكمية: 4 مجموعات (3 للاستخدام و 1 للاستعداد)
التدفق المقدر: 30M3 / ساعة، الضغط المقصن: 35MPA؛
قوة المحرك: YVP355L3-4، 355KW، 4 مجموعات
5. جدول الرول الخلفي من مربع descaling
حجم الأسطوانة:φ295mm، سمك جدار من أنابيب الصلب هو 35 ملم
عدد بكرات: 10 1000mm، 12 800mm
لفة التباعد: 800mm
المحرك: YGA160S1-6 3KW
مخفض: نسبة سرعة ZD20 I = 4
خصائص الهيكل؛ محركات الأقراص المائية التي تعمل بالحقير التي تعمل بالحقير على حدة، يتم تعيين لوحات جانبية على جانبي جدول الأسطوانة، ويتم تعيين جسر في المنتصف. الأسطوانة هي الأسطوانة المجوفة، وغطاء سطح السفينة والأجزاء الجانبية الملحومة. A1000 التحكم تحويل التردد، إلى الأمام والعكس
تزييت: تزييت تجمع النفط المخفض. تتمشية محامل الأسطوانة يدويا مع النفط الجاف.
التبريد: تبريد رذاذ الجسم الأسطوانة.
3، معدات منطقة التخشين
1. تقريبي المتداول مدخل الجدول الأسطوانة
حجم الأسطوانة:φ295mm، سمك جدار من أنابيب الصلب هو 35 ملم
وجه العمل: 1400mm
عدد القوائم: 13 لفات
التباعد: 800mm.
المحرك: YGA160S1-6 3KW 13 مجموعات
مخفض: نسبة سرعة ZD20 I = 4 13 مجموعات
خصائص الهيكل؛ محركات الأقراص المائية التي تعمل بالحقير التي تعمل بالحقير على حدة، يتم تعيين لوحات جانبية على جانبي جدول الأسطوانة، ويتم تعيين جسر في المنتصف. الأسطوانة هي الأسطوانة المجوفة، وغطاء سطح السفينة والأجزاء الجانبية الملحومة. A1000 التحكم تحويل التردد، إلى الأمام والعكس
تزييت: تزييت تجمع النفط المخفض. تتمشية محامل الأسطوانة يدويا مع النفط الجاف.
التبريد: تبريد رذاذ الجسم الأسطوانة.
2. الجبهة التركيز دليل دليل لوحة من مطحنة التخشين
الغرض: تقع لوحة الدليل الجانبي أمام 750 مطحنة المتداول عكسية عالية؛ وظيفتها هي محاذاة البليت الصب المستمر وإرشاد البليت الصب المستمر في مطحنة لفة مسطحة الخشنة.
معلمة الأداء
لوحة الدليل الجانبية الترطث هو رف مدفوع هيدروليكي ونوع بترين.
تتكون لوحة الدليل من لوحة الدفع، ودليل الأسطوانة، وقضبان الدفع العلوي والسفلي لجهاز النقل. يتم تثبيت القضبان على قضبان الدفع العلوية والسفلية،
شبكة التروس مع الرفوف العلوية والسفلية في نفس الوقت لضمان العمل المتزامن لأجهزة قضيب الدفع اثنين، ويتم تثبيت لوحة الدليل على جانب النقل
على قضيب الدفع العلوي، يتم تثبيت لوحة دليل التشغيل التشغيلي على قضيب سحب أقل. عند امتداد الأسطوانة الهيدروليكية، فإنه يدفع قضيب الدفع العلوي إلى الأمام،
من خلال عمل العتاد، مدفوعة قضيب المنسدل إلى التراجع، بحيث يتم مزامنة لوحات الدليل على جانب النقل وجانب التشغيل بالقرب من خط الوسط المتداول. في العكس من ذلك، عند الاسطوانة الهيدروليكية يتقلص، يتم مزامنة لوحات الدليل على جانب النقل وجانب التشغيل ومزامنة بشكل متماثل على خط الوسط المتداول. يتم اكتشاف فتح لوحة الدليل الجانبي والتحكم فيه من قبل المستشعر.
اكتب: | رف مدفوع هيدروليكي ونوع بيل | |
الحد الأدنى من فتح العمل | مم | 400 |
أقصى فتح العمل | مم | 800 |
اسطوانة هيدروليكية | رقم | 2 |
قطر الأسطوانة / قطر رود | مم | φ125 / 70. |
الحد الأقصى للسكتة الدماغية | مم | 300 |
قوة التركيز القصوى (جانب واحد) | كتف | 250 |
3. تقليل ميل
اسم مطحنة: 750 مطحنة عكسية عالية
التطبيق: يتم توالت البليت الصبغة المستمرة 150 ملم إلى 30-40 مم سميكة بلدية وسيطة من خلال 5 تمريرات
الكمية: 1 مجموعة
معايير الأداء:
النوع: ناقل حركة أفقي الشلافات الكهروميكانيكية
وضع التوازن لفة: رصيد محرك هيدروليكي العلوي
لفة قطر:φ820mm.roll طول الجسم: 780mm
وضع تغيير لفة العمل: جهاز عربة لوحة مسطحة يقودها اسطوانة هيدروليكية تسحب تغيير اللف.
عمود الإرسال: Cross Universal Shaft SWC780-680WF * 3500 2 تحديد الأقواس (الرصيد الهيدروليكي)
مربع المحاذاة: نموذج 850، مجموعة واحدة مع سطح الأسنان الصلب
المحرك: Harbin Electric Z2500 / 14004200KW، 5160A، 900V، 60/120 دورة في الدقيقة، 1 مجموعة
يتم تعيين جهاز عبور الجسر بين المتداول الخام والتدحرج العمودي، ومجهزة بكرات مجانية في كلا الطرفين من الجسر
4. تخشين الطاحونة الرأسي
الغرض: يتم ترتيبها مع مطحنة R1 المسطحة للسيطرة على عرض حافة البليت.
النوع: محرك الأقراص العلوي، محركين عموديين يقودون المخفض المشترك لدفع لفة إلى تدوير.
معايير الأداء:
يتم تشغيل جهاز الضغط الجانبي صمام سياجو الأسطوانة الهيدروليكية؛ تعيين وظائف AWC الهيدروليكية و SSC.A يتم ترتيب مستشعر النزوح في اسطوانة النفط الضغط الجانبي.
لفة قطر:φ650mm.roll طول الجسم: 395mm
وضع التوازن لفة: رصيد التحكم في محرك الأسطوانة الهيدروليكية.
لفة تغيير جهاز مطحنة الرأسي: يتم سحب جهاز الإطار ككل.
الرأسي لفة مطحنة محرك رمح: اثنين الصليب العالمي مهاوي المشتركة SWC390BH-1903
قم بتعيين جهاز رفع المحور (مدفوع بواسطة اسطوانة هيدروليكية).
المخفض الرئيسي: يتم اعتماد مخفض سطح الأسنان الصلب؛ يعتمد رمح عالية السرعة محامل عالية الجودة المحلية.
المحرك: Z4-355-22361KW، 982A، 440V، 680/1600 دورة في الدقيقة، 2 مجموعات
5. نقل الجدول الأسطوانة وراء لفة رأسية التخشير
الغرض: تلقي القطع المدرفلة ونقلها إلى اتجاه القص القص.
معايير الأداء:
حجم الأسطوانة:φ295 * 800mm، سمك الجدار من أنابيب الصلب هو 35MM
عدد القوائم: 45
لفة التباعد: 800mm
المحرك: YGA160S1-6 3KW
مخفض: نسبة سرعة ZD20 I = 4
خصائص الهيكل؛ محركات المحرك التنظيمية لسرعة التيار المتردد بشكل منفصل، يتم تعيين لوحات جانبية على جانبي جدول الأسطوانة، ويتم تعيين جسر في المنتصف. الأسطوانة هي أسطوانة جوفاء، يتم تبريد الرقبة الأسطوانة عن طريق رش الماء، إطار سطح الأسطوانة والألواح الجانبية للأجزاء الهيكلية الملحومة، ويتم توفير سطح الأسطوانة مع غطاء العزل الحراري. التحكم في تحويل تردد التردد A1000AWA، إلى الأمام والعكس
تزييت: تزييت تجمع النفط المخفض. التشحيم الزيوت الجاف الدائري
4.تشطيب مطحنة المعدات
1
يتم تثبيت مقطع الطائر في الرأس قبل الانتهاء من التراجع العمودي لفقطع الرأس والذيل غير النظامية قبل أن يدخل الشريط الوسيط مطحنة التشطيب.
نموذج: QA95-300 1 مجموعة
مواصفات الشريط الوسيط (سمك)× العرض): MAX40 × 600 مم
قوة القص: 3000 KN
درجة حرارة القص:≥ 900 ℃.
طول الحافة: 650mm
طريقة استبدال الحافة: استبدال الحافة المتطورة عبر الإنترنت
جمع النفايات: النفايات تدخل النطاط من خلال الشلال ويتم رفعها من قبل الرافعة.
2
معايير الأداء:
حجم الأسطوانة:φ295 * 800mm، سمك الجدار من أنابيب الصلب هو 35MM
عدد القوائم: 5
لفة التباعد: 800mm
المحرك: YGA160S1-6 3KW
مخفض: نسبة سرعة ZD20 I = 4
خصائص الهيكل؛ محركات المحرك التنظيمية لسرعة التيار المتردد بشكل منفصل، يتم تعيين لوحات جانبية على جانبي جدول الأسطوانة، ويتم تعيين جسر في المنتصف. الأسطوانة هي أسطوانة جوفاء، يتم تبريد الرقبة الأسطوانة عن طريق رش الماء، إطار سطح الأسطوانة والألواح الجانبية للأجزاء الهيكلية الملحومة، ويتم توفير سطح الأسطوانة مع غطاء العزل الحراري. التحكم في تحويل تردد التردد A1000AWA، إلى الأمام والعكس
تزييت: تزييت تجمع النفط المخفض. التشحيم الزيوت الجاف الدائري
3. f1e التشطيب الطاحونة الرأسي
الغرض: يتم ترتيبها قبل الانتهاء من Rolling F1 للتحكم في عرض حافة البليت.
النوع: محرك الأقراص العلوي، محركين عموديين يقودون المخفض المشترك لدفع لفة إلى تدوير.
معايير الأداء:
يتم تشغيل جهاز الضغط الجانبي صمام سياجو الأسطوانة الهيدروليكية؛ تعيين وظائف AWC الهيدروليكية و SSC.A يتم ترتيب مستشعر النزوح في اسطوانة النفط الضغط الجانبي.
لفة قطر:φ500mm.roll طول الجسم: 240mm
وضع التوازن لفة: رصيد التحكم في محرك الأسطوانة الهيدروليكية.
لفة تغيير جهاز مطحنة الرأسي: يتم سحب جهاز الإطار ككل.
Redical Roll Mill Drive Smaft: Cross Universal Joint Shaft SWC280CH-1901 * 1300 + 350؛ المادة 2
قم بتعيين جهاز رفع المحور (مدفوع بواسطة اسطوانة هيدروليكية).
المخفض الرئيسي: يتم اعتماد مخفض سطح الأسنان الصلب؛ يعتمد رمح عالية السرعة محامل عالية الجودة المحلية.
المحرك: Z4-315-11132KW، 344A، 440V، 500/1600 دورة في الدقيقة
4. الانتهاء من مطحنة عالية (F1)
يلقي إطار المطحنة المتداول بشكل متكامل وصنع من الصلب الهيكلي الكربوني المتوسطة عالية الجودة. تم تثبيت الجانبين من النافذة إلى لوحة بطانة الإطار، والمواد 40CR،
الكمية: 1 مجموعة
معايير الأداء:
النوع: محرك الأقراص الأفقي
وضع الضغط: الهيدروليكية AGC الضغط
وضع التوازن لفة: رصيد محرك هيدروليكي العلوي
لفة قطر:φ680mm.roll طول الجسم: 730mm
وضع تغيير لفة العمل: جهاز عربة لوحة مسطحة يقودها اسطوانة هيدروليكية تسحب تغيير اللف.
عمود الإرسال: الصليب العالمي رمح SWC780-680WF * 3500 2
وضع قوس (الرصيد الهيدروليكي)
مربع المحاذاة: نموذج 850، مجموعة واحدة مع سطح الأسنان الصلب
المخفض الرئيسي: يتم اعتماد مخفض سطح الأسنان الصلب؛ تم تبني محامل ذات جودة عالية المحلية
المحرك: DC2250KW، 1 مجموعة
5. التشطيب أربعة مطحنة عالية (F2-F9)
البيانات الفنية الرئيسية:
يلقي إطار المطحنة المتداول بشكل متكامل وصنع من الصلب الهيكلي الكربوني المتوسطة عالية الجودة. تم تثبيت الجانبين من النافذة إلى لوحة بطانة الإطار، والتي مصنوعة من 40Cr. يتم تعيين أجهزة الدليل في الجزء الأمامي والخلفي من مطحنة المتداول. تم تعيين شعاع ربط مطحنة بين المدرجات.
الكمية: 8.
معايير الأداء:
النوع: ناقل حركة أفقي
وضع الضغط: الهيدروليكية AGC الضغط
وضع التوازن لفة: رصيد محرك هيدروليكي العلوي
ذراع النسخ الاحتياطي قطرها:φ660mm.roll طول الجسم: 730mm
قطر العمل قطر:φ410 لفة طول الجسم: 750mm
وضع تغيير لفة العمل: جهاز عربة لوحة مسطحة يقودها اسطوانة هيدروليكية تسحب تغيير اللف.
ناقل الحركة ربط العمود: اثنين الصليب العالمي ربط مهاوي SWC440WF-390-350 * 2782
وضع قوس (الرصيد الهيدروليكي)
صندوق الأسنان: نموذج 450، 8 مجموعات من أسطح الأسنان الصعبة
المخفض: نموذج 1200، 7 مجموعات مع سطح الأسنان الصلب
المحرك: DC2250KW، 2 مجموعات
DC1600KW العلوي حقيبة الظهر تبريد المياه 6 مجموعات
6. لوبر الكهربائية
الغرض: دعم الصلب الشريط واستيعاب المبلغ المحدد الناجم عن انخفاض السرعة الديناميكية الناجمة عن ضرب الصلب؛ وجعل التوتر شكل الصلب الشريط بين الإطارات؛ المشاركة في السيطرة على السرعة من مطحنة التشطيب.
الكمية: 6 مجموعات
البيانات الفنية الرئيسية:
المحرك: ZZJ-806، 22.4KW، 440V، 56A، 220V، 3.03A، 650/1300 دورة في الدقيقة، 6 مجموعات
المخفض: ZL50 6 مجموعات
7وبعد جدول الأسطوانة الإخراج الخلفي من مطحنة التشطيب
الغرض: يستخدم لتلقي ونقل الصلب الشريط الانتهاء بعد الانتهاء من المتداول.
مواصفات الأسطوانة:Фtwo مائة وخمسة عشر × 750mm
الكمية: 82.
وضع النقل: AC متغير التردد ناقل الحركة المباشر
المحرك: AC تردد المتغير محرك YGP132M2-4 1450R / دقيقة 2.2KW
وصف التحكم: التحكم يدويا في الدوران الأمامي والعكس، بدء وإيقاف جدول الأسطوانة.
خصائص الهيكل
تتضمن كل مجموعة من الأسطوانة الأسطوانة ومقعد محامل وربط ومحرك. الأسطوانة هي هيكل جوفاء. يتم توفير الجزء العلوي من الأسطوانة مع لوحة جانبية، والتي يتم تثبيتها على جانب النقل وجانب العملية. المحرك مجهز غطاء واقي لمنع مياه التبريد من رش على المحرك.
الأسطوانة الجدول الرول الإخراج مبرد بالماء بواسطة رذاذ خارجي.
تزييت تحمل: تزييت الزيت الجاف اليدوي
5معدات منطقة اللف
1 ملفي دليل لوحة من الألواح
دليل افتتاح لوحة: 400 ~ 800 مم
سرعة الحركة: 100 / 200mm / s، مدفوعة هيدروليكيا.
دليل جانبي اسطوانة هيدروليكية:φ125 / Seventy × 300 مم 2 مجموعات
تتكون المعدات من لوحة دليل القسم المائل، لوحة دليل القسم الموازي، جهاز نقل، إلخ.
يتم ترتيب المعدات بشكل متماثل من جانب العملية وقيذا ناقل الحركة. يدفع الأسطوانة الهيدروليكية جهاز لوحة الدليل للتحرك بالتوازي على كل جانب؛ لوحة دليل القسم الموازي يقود لوحة دليل القسم المائل للتأرجح حول نقطة المفصلي الثابت؛ يتحرك الاسطوانات الهيدروليكية على كلا الجانبين بطريقة متزامنة؛ يمكن تحقيق محاذاة الصلب الشريط. يدفع جهاز لوحة الدليل جهاز دفع قضيب يدفع يدفع العمود المتزامن من خلال علبة التروس المزامنة لضمان الحركة الموازية لجهاز لوحة الدليل.
يتكون جهاز النقل من علبة التروس المزامنة، رمح متزامن، جهاز دفع قضيب، جهاز نقل الأسطوانة الهيدروليكية، مقعد السكك الحديدية، إلخ.
التشحيم: بما في ذلك تزييت الزيوت الجافة التلقائي وتشحيم النفط الجاف اليدوي.
3. توسيط الجدول الأسطوانة عند المدخل الأمامي للمابل
مواصفات الأسطوانة:Фtwo مائة وخمسة عشر × 750mm
الكمية: 8.
وضع النقل: AC متغير التردد ناقل الحركة المباشر
المحرك: AC تردد المتغير محرك YGP132M2-4 1450R / دقيقة 2.2KW
خصائص الهيكل
تتضمن كل مجموعة من الأسطوانة أسطوانة ومقعد محامل، اقتران ومحرك. الأسطوانة هي هيكل جوفاء. يتم توفير الجزء العلوي من الأسطوانة مع لوحة جانبية، مثبتة على جانب النقل. تم تجهيز المحرك بأغطية واقية منع مياه التبريد من رش على المحرك.
الأسطوانة الجدول الرول الإخراج مبرد بالماء بواسطة رذاذ خارجي.
4pinch Roll.
قرصة لفة: لفة العلويφsix مائة وخمس × 800 ملم 1 قطعة
لفة أقلthree مائة وخمسة × 800 ملم 1 قطعة
قرصة لفة المحرك: Z4-315-21160KW، 440V، 413A، 180V، 22.8A، 500/1500 دورة في الدقيقة
يتم تثبيت المعدات على الجزء العلوي من جانب مدخل Coleer تحت الأرض. قبل أن يدخل الفولاذ الشريط الملفات، فإن رأس الصلب الشريط يحصن على توجيه الصلب الشريط في الملف. في الوقت نفسه، يجب إنشاء التوتر بين مطحنة التشطيب والمملا لضمان جودة اللف جيدة.
إن نقل الأسطوانة العليا والسفلى مدفوعة مباشرة بواسطة المحرك من خلال العمود المشترك العالمي. يتم تحقيق ضبط فجوة لفة من قبل الأسطوانة الهيدروليكية المثبتة على الإطار لدفع مقعد LOCT العلوي للانتقال لأعلى ولأسفل.
يتم ترتيب لوحة الحرس التوجيهية وجهاز الأسطوانة الضغط على جانب مدخل من لفة قرصة لحماية ذيل الصلب الشريط من التلف. يتم تثبيت صمام منفذ على جانب منفذ لتوجيه الصلب الشريط إلى الملف؛ يمكن أن يمنع أيضا شريط الصلب الشريط من الطيران
يتكون قرصة لفة أساسا من تجميع الإطار، وجهاز لفة القرصة العلوي، وجهاز لفة من القرصة السفلى، وجهاز القيادة لفة قرصة، إلخ.
يتبنى الإطار هيكل لحام لوحة الصلب سميكة.
لفة القرصة العليا هي لفة مجوفة، سطح لفة مغطى، والأحذية الأسطوانة هي تحمل الأسطوانة.
لفة القرصة السفلى هي لفة صلبة، سطح لفة مغطى، والأحذية الأسطوانية هي تحمل الأسطوانة.
التشحيم: المحامل هو تزييت الزيت الجاف المركزي، وضغط النظام هو 20MPA.
5. coiler.
نوع Coiler: Full Hydraulic Four Coiler
سمك الشريط× العرض: 1.8-8.0 × 450-600 مم
لفائف القطر الداخلي:φ530mm.
القطر الخارجي لفائف الصلب:φ1250 ~ 1880 مم
سرعة اللف: ماكس 13 م / ث
درجة حرارة اللف: 550 ~ 650° C؛
طبل: المكبس ربط نوع قضيب، طول 800 ملم، 1 قطعة
أقصى قطر التوسع من طبل:Ф530 ملم
الحد الطبيعي القطر الطبل:Ф485 مم
توسيع الأسطوانة والانكماش اسطوانة هيدروليكية:Ф320 / Ф180 / Фone مائة وعشرون × 73.86 مم 1 قطعة
ضغط العمل: P = 6MPA
الأسطوانة اللفاة المساعدة:
اسطوانة ذات 1 ساعة من رقم 2 أسطوانة لف المساعد: ZQ-125/90 * 620 قطعة
اسطوانة 2 هيدروليكية من رقم 2 الأسطوانة اللفة المساعدة: ZQ-125/90 * 620 قطعة
3 ساعات اسطوانة من رقم الأسطوانة المريحة: ZQ-125/90 * 390 1 قطعة
اسطوانة 4 ساعات من رقم الأسطوانة اللفة المساعدة: ZQ-125/90 * 390 1 قطعة
طبل المحرك: Z4-355-22250KW، 623A، 440V، 750/1600 دورة في الدقيقة، 1 مجموعة
Auxiariary الرول المحرك: ZZJ-806، 22.4KW، 440V، 56A، 220 فولت، 3.03a، 650/1300 دورة في الدقيقة، 4 مجموعات
يعد Coiler Coleer ثنائي الأغراض التي يمكن أن لف الفولاذ من المواصفات الرفيعة إلى مواصفات سميكة.
تتكون الملفات أساسا من تجميع الإطار، وجهاز الدعم الخارجي، وجهاز Coleer، جهاز Arm Coleer (1 #، 2 #، 3 #، 4 #، جهاز Drive Coleer، جهاز طبل، جهاز Drum Drive، إلخ.
النوع: اسطوانة هيدروليكية مدفوعة نوع المشي نوع
لفائف درجة الحرارة: 550℃ - 650 ℃.
خصائص الهيكل
تتكون المعدات من جهاز الرفع، وجهاز السفر، والمسار، وجهاز التحكم في السكتة الدماغية، واسحب سلسلة مقاعد البدلاء والأنابيب.
يتكون جهاز الرفع من إطار الرفع والأسطوانة الهيدروليكية. يتم ملحومة إطار الرفع في إطار مغلق بواسطة لوحة فولاذية.
تم تثبيت مفتاح الحد على المسار لإرسال إشارة إلى الموضع النهائي للتحكم في نقطة البداية ونقطة نهاية الإجراءات. مسالوك فولاذ المطروقات للعجلات والمحاور.
يتكون المسار من الصلب H- القسم الملحوم، ويتم تعيين مخازن الأمان في كلا طرفي المسار؛ يتم وضع آلية السفر على الإطار، وهو هيكل ملحوم.
2مدخل الجدول الأسطوانة من coiler
حجم الأسطوانة:Фtwo مائة و أربعين × 800 مم
عدد بكرات: 6
المحرك: AC تردد المتغير محرك YGP132M2-4 1450R / دقيقة 2.2KW 6 مجموعات
يقع جدول المدخل الأسطواني المكون من Colerer of No. 2 أمام أسطوانة قرصة عند مدخل الأليفات رقم 2 لنقل الصلب الشريط إلى لوحة الإرشاد الجانبي. يتم تثبيت لوحة الدليل الجانبي على جدول الأسطوانة، والهيكل، لوحة الدليل الجانبي والمغلر وغيرها من المعدات من طاولة الأسطوانة هي نفسها من Coleer 1 #
6، قائمة التكوين من نظام إمدادات المياه العامة والمساعدية ونظام الصرف
قائمة معدات إمدادات المياه والصرف الصحي | ||||
رقم سري | اسم الجهاز | المواصفات والنموذج | شركة | كمية |
واحد | محطة مضخة المياه النظيفة | |||
1 | مجموعة مضخة مياه الخلاصة النظيفة | XA150 / 26. | برنامج | 3 |
النهر الكهربائي | Y200L-4،30KW. | برنامج | 3 | |
2 | مجموعة مضخة تغذية سخان | XA150 / 26. | برنامج | 3 |
النهر الكهربائي | Y200L-4،30KW. | برنامج | 3 | |
3 | مجموعة مضخة مضخة الضفالة | XA150 / 26. | برنامج | 2 |
النهر الكهربائي | Y200L-4،30KW. | برنامج | 2 | |
اثنين | محطة مضخة المياه الرنين | |||
1 | مجموعة مضخة تغذية مطحنة | XA200 / 32. | برنامج | 3 |
النهر الكهربائي | JS-180S-4 | برنامج | 3 | |
2 | مجموعة مضخة تغذية مطحنة | XA200 / 26. | برنامج | 3 |
النهر الكهربائي | Y250M-4،55KW. | برنامج | 3 | |
ثلاثة | خشن المتداول سفر | |||
1 | مجموعة مضخة المياه المتداول الخام | XA200 / 26. | ||
النهر الكهربائي | Y250M-4،55KW. | برنامج | 2 | |
أربعة | اللف الحجري | |||
1 | مجموعة مضخة مياه العودة | XA200 / 32. | برنامج | 5 |
النهر الكهربائي | JS-180S-4 | برنامج | 5 | |
قائمة التكوين نظام التحكم الكهربائي | ||||||
رقم سري | اسم | لتكوين | كمية | شركة | كيو كيو | |
1 | انتهازي هيدروليكي | مضخات هيدروليكية 3TWO، واحدة للاستخدام وواحد للاستعداد، ومحولات تردد اثنين | 1 | تعيين | 55kw. | |
2 | آلة الاصطياد الصلب | 1 | تعيين | 18.5kw. | ||
3 | منفاخ فرن التدفئة | اثنين من محولات التردد، واحد للاستخدام وواحد للاستعداد | 2 | تعيين | 280kw. | |
4 | مسودة مروحة مستحثة | 1 تردد السيطرة محول | 1 | تعيين | 132kw. | |
5 | مضخة تغذية الطبل | واحد للاستخدام وواحد ل تعليق | 2 | تعيين | 15kw. | |
6 | الجدول الأسطوانة منفذ فرن التدفئة | 6three موتورز مدفوعة بالسلسلة والتحكم من قبل ثلاثة محولات التردد | 40 | مجموعة | 18.5kw. | |
7 | إزالة الفوسفور الأسطوانة جدول | انتقال واحد، واحد محول تردد Yaskawa A1000 | 13 | مجموعة | 3kw. | |
8 | قاطع الفوسفور | مجموعة واحدة من خزانة بدء التشغيل وحدة الطاقة الكهرومائية | 1 | تعيين | 800kw. | |
9 | مضخة إزالة الفوسفور | مضخة الغطاس 3 للاستخدام و 1 للاستعداد، 4 محولات تردد ABB | 4 | تعيين | 355kw. | |
10 | جدول الأسطوانة الجبهة الخام مطحنة | انتقال واحد، واحد محول تردد Yaskawa A1000 | 38 | مجموعة | 3kw. | |
11 | جهاز التمركز الأمامي ميلينج ميل | مجموعة واحدة من الهيدروليكية محطة | 1 | تعيين | 5.5kw. | |
12 | خدعة عكس ميل | سيمنز 6R80 السيطرة النظام | 1 | تعيين | 4200kw. | |
13 | التخشيب عكسها مطحنة لفة عمودي | الجهد الجانبي AWC، سيمنز نظام التحكم 6R80، 2 DC Motors | 1 | تعيين | 361kw. | |
14 | الرول الخلفي والقص جدول مطحنة التخشين | انتقال واحد، 2 مجموعات من محولات التردد ANCHAN A1000 | 45 | مجموعة | 3kw. | |
15 | ||||||
16 | القص الساخنة | تحويل التردد مراقبة | 1 | تعيين | 45kw. | |
17 | الانتهاء من الرول العمودي مطحنة | 2DC Motor + AWC الجهد الجانبي، Siemens 6R80 نظام التحكم | 1 | تعيين | 132kw. | |
18 | الانتهاء من مطحنة F1. | AGC Faoldown، Siemens 6R70 نظام التحكم | 1 | تعيين | 2250kw | |
19 | مطحنة الانتهاء F2. | AGC Faoldown، Siemens 6R70 نظام التحكم | 1 | تعيين | 2250kw | |
20 | الانتهاء من مطحنة F3. | AGC Faoldown، Siemens 6R70 نظام التحكم | 1 | تعيين | 2250kw | |
21 | الانتهاء من F4 ميل | AGC Faoldown، Siemens 6R70 نظام التحكم | 1 | تعيين | 1600kw. | |
22 | مطحنة الانتهاء F5. | AGC Faoldown، Siemens 6R70 نظام التحكم | 1 | تعيين | 1600kw. | |
23 | الانتهاء من مطحنة F6. | AGC Faoldown، Siemens 6R70 نظام التحكم | 1 | تعيين | 1600kw. | |
24 | الانتهاء من F7 ميل | AGC Faoldown، Siemens 6R70 نظام التحكم | 1 | تعيين | 1600kw. | |
25 | مطحنة الانتهاء F8. | AGC Faoldown، Siemens 6R70 نظام التحكم | 1 | تعيين | 1600kw. | |
26 | الانتهاء من F9 ميل | AGC Faoldown، Siemens 6R70 نظام التحكم | 1 | تعيين | 1600kw. | |
27 | 1 # Looper. | سيمنز 6R80 السيطرة النظام | 1 | تعيين | 37kw. | |
28 | 2 # looper. | سيمنز 6R80 السيطرة النظام | 1 | تعيين | 37kw. | |
29 | 3 # looper. | سيمنز 6R80 السيطرة النظام | 1 | تعيين | 22.4kw. | |
30 | 4 # looper. | سيمنز 6R80 السيطرة النظام | 1 | تعيين | 22.4kw. | |
31 | 5 # looper. | سيمنز 6R80 السيطرة النظام | 1 | تعيين | 22.4kw. | |
32 | 6 # Looper. | سيمنز 6R80 السيطرة النظام | 1 | تعيين | 22.4kw. | |
33 | مقياس العرض | داليان ياتيهوا | 2 | برنامج | ||
34 | الرفع الأسطوانة النقل جدول | انتقال واحد، 4 مجموعات من محولات التردد ANCHAN A1000 | 82 | مجموعة | 2.2kw. | |
35 | كابل | 2 مجموعات من محفور الأفقي اللفظ و 2 مجموعة من نظام التحكم Siemens 6RA70 | 2 | تعيين | 250kw. | |
36 | 2 # التركيز الجدول الأسطوانة | تمريرة واحدة، شنايدر تحويل التردد | 6 | مجموعة | 2.2kw. | |
37 | عالية ومنخفض الجهد رقيقة محطة زيتية للمحرك | ارتفاع الجهد واحد للاستخدام واحدا للاستعداد، الجهد المنخفض واحد للاستخدام وواحد للاستعداد | 1 | تعيين | 30kw. | |
38 | محطة تخشين هيدروليكي | 2 لفة تغيير مضخات و 2 مضخات الرصيد | 1 | تعيين | 30kw. | |
39 | تزييت المتداول الخام محطة | واحد للاستخدام وواحد ل تعليق | 1 | تعيين | 30kw. | |
40 | التخشين AGC الهيدروليكية محطة | واحد للاستخدام وواحد ل تعليق | 1 | تعيين | 55kw. | |
41 | إنهاء المتداول AGC. محطة هيدروليكية | ثلاثة للاستخدام واثنين للاستفسار | 1 | تعيين | 55kw. | |
42 | الانتهاء الهيدروليكي محطة | 2 لفة تغيير مضخات و 2 مضخات الرصيد | 1 | تعيين | 30kw. | |
43 | إنهاء تزييت المتداول محطة | واحد للاستخدام وواحد ل تعليق | 1 | تعيين | 30kw. | |
44 | محطة هيدروليكية | ثلاثة للاستخدام واثنين للاستفسار | 1 | تعيين | 55kw. | |
45 | اللف تزييت محطة | واحد للاستخدام وواحد ل تعليق | 1 | تعيين | 5.5kw. | |
46 | AGC Conclowdown Control. نظام لصناعة التخشين | سيمنز | 1 | تعيين | ||
47 | AGC Conclowdown Control. نظام لإنهاء المتداول | سيمنز، TDC. | 1 | تعيين | ||
8، تكوين نظام التحكم الإلكتروني
